Descripción

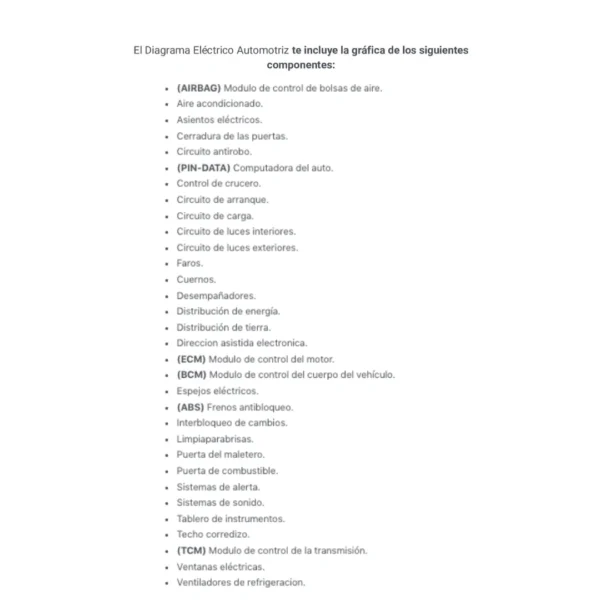

El Diagrama Eléctrico Automotriz te incluye la gráfica de los siguientes componentes:
-
- (ECM) Modulo de control del motor.
- Circuito de carga.
- Circuito de arranque.
- (BCM) Modulo de control del cuerpo del vehículo.
- (PIN_DATA) Computadoras del auto.
- Circuito de luces de marcha atrás.
- Circuito de luces exteriores.
- Circuito de luces de cortesía.
- Circuito de iluminación de los instrumentos.
- Tablero de instrumentos.
- Espejos – Circuito de espejos automáticos Dia/Noche.
- Espejos – Circuito de espejos automáticos.
- Ventanas eléctricas.
- (AIRBAG) Modulo de control de bolsas de aire.
- Sistemas de sonido – Circuito de radio (ENHANCED).
- Sistemas de sonido – Circuito de radio (PREMIUM).
- Interbloqueo de cambio.
- Transmisiones.
- Distribución de tierra.
- Distribución de energía.
- (BCM) Modulo de control del cuerpo del vehículo – COVER.
- Bloque de fusibles trasero.
- Bloque de fusibles debajo del motor.

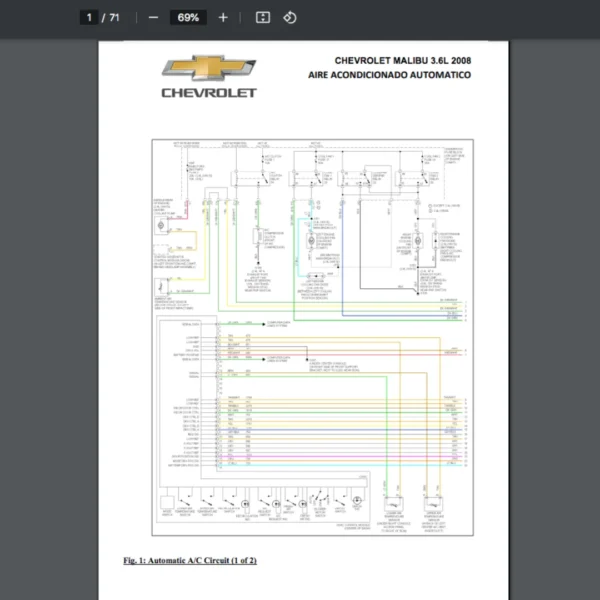

- Aire acondicionado – Circuito automático A/C.
- Aire acondicionado – Circuito de compresor.
- Aire acondicionado – Circuito manual A/C.
- (ABS) Frenos antibloqueo.
- (CMP) Sensor de posicion del arbol de levas.
- (DLC) Conector de enlace de datos.
- Pin-Out del modulo de control del motor.
- (ECT) Sensor de temperatura del refrigerante del motor.
- Actuador de control del acelerador.
- (APP) Sensor de posicion del pedal acelerador.
- Inyectores de combustible.
- Sensor de presion del tanque de combustible.
- (O2) Sensor de oxigeno.
- Bobina de encendido.
- Sensor de ignicion.
- (KS) Sensor de golpeteo.
- (CKP) Sensor de posición del cigueñal.
- Sensor de presion absoluta del colector de flujo de masa de aire.
- Cuernos.
